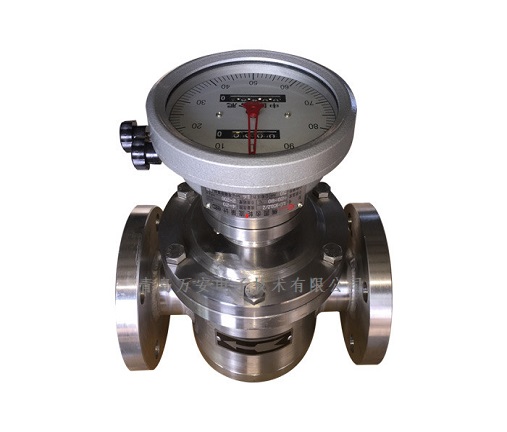

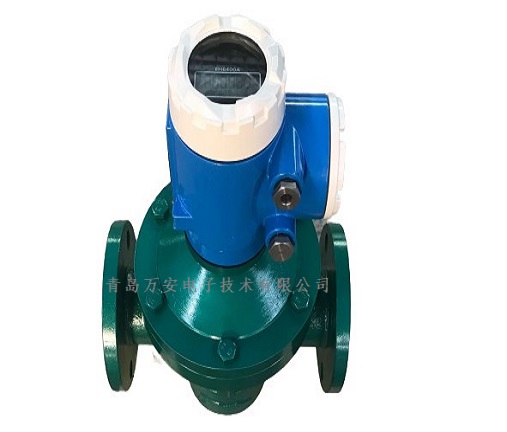

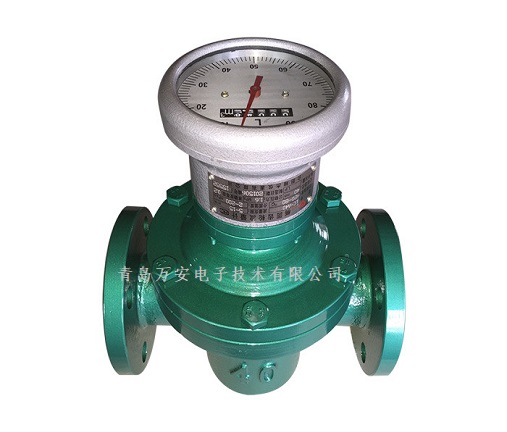

WF-LC-F液晶顯示橢圓齒輪流量計
概述
WF-LC-F 橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。
LC-F系列橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、高粘液體。
不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。
WF-LC-F 橢圓齒輪流量計技術指標
1、表頭顯示：指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出
2、儀表型號：LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示
3、測量介質：液體、各種油品
4、口徑規格：10---200
5、流量測量范圍：0.04-340 m3/h
6、測量精度：0.5級 0.2級
7、被測介質溫度：-20℃-100℃
8、工作壓力： 1.6MPa 2.5MPa 6.4MPa
9、輸出信號：脈沖、4--20mA、RS485
10、通訊類型：RS485
11、電源：DC12V ---DC24V
12、安裝方式：法蘭連接、螺紋連接
13、防爆等級：ExiaIIBT4
14、防護等級：IP65
LC鑄鐵型 | LC鑄鐵鋁齒型 | LC鑄鋼型 | |
公稱壓力MPa | 1.6 | 2.5、4.0、6.3 | |
溫度范圍℃ | -20~+100 | ||
精度等級 | 0.5% 0.2% | ||
流量范圍 m3/h | |||
被測液體粘度mPa.s | |||
口徑 | 0.6—2 | 2—8 | 8—200 |
10 | 0.08—0.4 | 0.04—0.4 | |
15 | 0.3—1.5 | 0.15—1.5 | |
20 | 0.75—3 | 0.4—3 | 0.3—3 |
25 | 1.5—6 | 0.8—6 | 0.6—6 |
40 | 3—15 | 2—15 | 1.5—15 |
50 | 4.8—24 | 3—24 | 2.4—24 |
65 | 8—40 | 5—40 | 4—40 |
80 | 12—60 | 8—60 | 6—60 |
100 | 20—100 | 13—100 | 10—100 |
150 | 38—190 | 24—190 | 19—190 |
200 | 68—340 | 45—340 | 34—340 |
